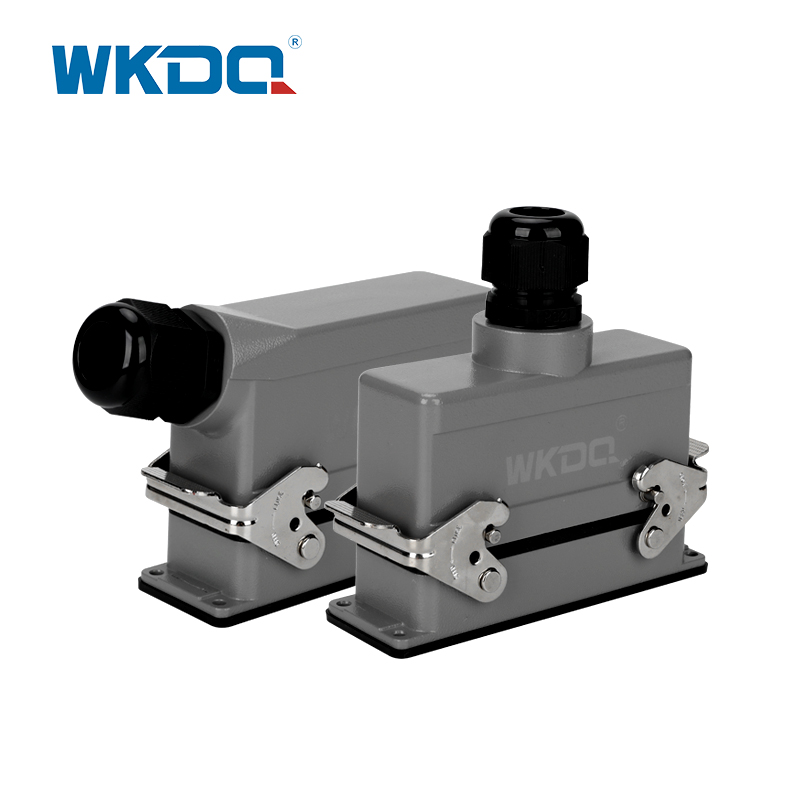

Qu'est-ce que le connecteur robuste

En termes simples, un connecteur robuste est comme une « super prise » pour les équipements industriels. Il est spécialement conçu pour les environnements difficiles afin de transmettre de manière stable des courants élevés et des signaux complexes.

Avantages principaux

Fiabilité : il garantit un fonctionnement stable et continu de l'équipement, même dans des environnements difficiles, tels que ceux soumis aux vibrations, à l'huile et à l'humidité. Cela réduit considérablement les temps d’arrêt causés par les échecs de connexion.

Indice de protection élevé : il est doté d'une protection contre la pénétration IP67 ou IP68, résistant à l'eau et à la poussière. Il est idéal pour les environnements extérieurs et industriels exigeants.

Conception modulaire : il prend en charge l'intégration de lignes d'alimentation, de signaux, de données, de fibres optiques et même de conduites pneumatiques dans un seul connecteur. Cela permet d'économiser de l'espace, de rationaliser le câblage et de simplifier l'installation et la maintenance.

Longue durée de vie : généralement, il est évalué pour plus de 1 000 cycles d’accouplement. Certains produits haut de gamme peuvent durer de 5 000 à 10 000 cycles, garantissant ainsi une durabilité à long terme.

Types principaux

Par forme : Ils sont principalement disponibles en formats rectangulaires et circulaires. Les connecteurs rectangulaires offrent une utilisation élevée de l'espace, ce qui les rend adaptés aux équipements intérieurs. Les connecteurs circulaires offrent une résistance supérieure aux chocs et aux vibrations, ce qui les rend mieux adaptés aux applications extérieures ou mobiles.

Par fonction : ils peuvent être classés en connecteurs d'alimentation purs, connecteurs de signal/données purs et connecteurs hybrides qui intègrent l'alimentation, le signal, les données et la fibre optique.

Installation et câblage

Le câblage est une étape critique dans l'utilisation de connecteurs robustes, impliquant généralement des terminaisons à sertir. Le processus général est le suivant :

1. Préparez les outils : rassemblez des outils tels qu'un outil de sertissage, une pince à dénuder et un tournevis.

2. Préparez les fils : dénudez les fils à la longueur appropriée selon le schéma de câblage.

3. Contacts à sertir : Insérez le fil dénudé dans la cavité correspondante du contact et sertissez-le solidement avec l'outil de sertissage. Assurez-vous que le fil est entièrement inséré pour une connexion fiable.

4. Assembler le connecteur : insérez les contacts filaires (insert) dans le boîtier du connecteur, serrez les vis de retenue, puis associez le capot/le boîtier à la base, en le verrouillant solidement.

5. Correction d'erreur : si une erreur de câblage se produit, utilisez un outil de retrait pour extraire le contact et le fil ensemble, puis répétez le processus correctement.

Applications courantes

Les connecteurs robustes sont largement utilisés dans diverses industries en raison de leur grande fiabilité et robustesse.

Automatisation industrielle : ils sont utilisés dans les machines CNC, les imprimantes 3D, les bras robotiques et d'autres équipements pour garantir des processus de production ininterrompus.

Transport ferroviaire : ils constituent un élément essentiel des passerelles ferroviaires, reliant les commandes électriques, les signaux et les réseaux entre les wagons, résistant aux vibrations constantes et aux intempéries.

Extérieur et énergie : ils sont utilisés dans les alimentations électriques extérieures, les panneaux photovoltaïques (solaires) et les machines de construction lourdes. Leurs propriétés imperméables et anti-poussière protègent l'équipement.Contact : Service commercial de WONKE ELECTRIC E-mail : sales21@wonkedq.com
