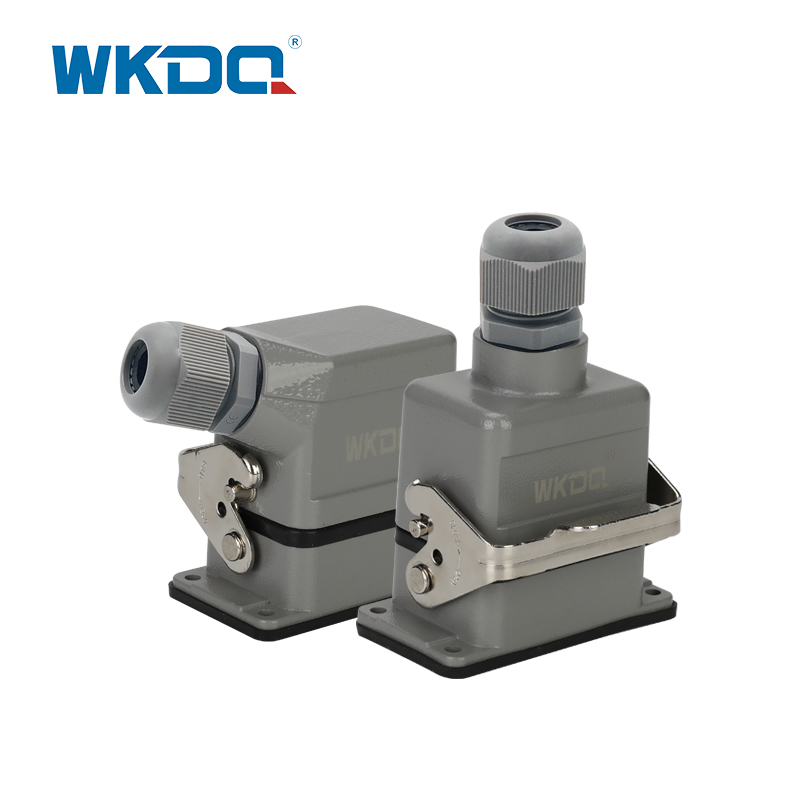

Les connecteurs de câble à usage intensif WKDQ WHE06C plaqués argent font généralement référence à des connecteurs conçus pour des applications exigeantes qui nécessitent une conductivité, une durabilité et une résistance à la corrosion élevées.
Les connecteurs de câble à usage intensif WKDQA WHE06C plaqués argent sont conçus pour fournir des connexions électriques robustes et fiables dans les applications exigeantes. Le placage d'argent sert à plusieurs fins:
Conductivité améliorée : L'argent est un excellent conducteur d'électricité. En argentant les connecteurs, la conductivité électrique est améliorée, assurant une transmission efficace des signaux électriques ou de la puissance.
Résistance à la corrosion : L'argent est connu pour sa résistance à l'oxydation et à la corrosion. Le placage d'argent agit comme une couche protectrice, empêchant les connecteurs de se corroder au fil du temps, en particulier dans les environnements difficiles ou lorsqu'ils sont exposés à l'humidité ou aux produits chimiques.
Faible résistance de contact : le placage d'argent aide à réduire la résistance de contact entre les connecteurs. Une résistance de contact plus faible signifie que moins d'énergie est gaspillée sous forme de chaleur, assurant de meilleures performances électriques et minimisant les chutes de tension.
Résistance aux températures élevées : l'argent a une bonne conductivité thermique et un point de fusion élevé. Lorsqu'il est utilisé dans des applications intensives où des températures plus élevées peuvent être présentes, le placage d'argent aide les connecteurs à maintenir leur intégrité et leurs performances électriques.
Ces caractéristiques rendent les connecteurs de câbles robustes avec placage d'argent adaptés à diverses industries, telles que la production et la distribution d'énergie, les machines industrielles, l'aérospatiale, l'automobile et les télécommunications, où des connexions électriques fiables et efficaces sont cruciales. Cependant, il est essentiel de tenir compte des spécifications spécifiques du produit et des directives fournies par le fabricant pour garantir la compatibilité et des performances optimales dans votre application spécifique.
Non. | N° DE PIÈCE | Côté entrée | Numéro de contact |
A (mm) |
B (mm) |
C (mm) | D (mm) | E (mm) | F (mm) | G (mm) |
Connecteur robuste Tension/Courant : 500 V/16 A Surface : argentée Résistance de contact : â¤1m ΩSection transversale : 1,0-2,5 mm² (AWG 18-14) Couple de serrage : 0,5 Nm Longueur de dénudage : 7 mm |
![]() |
|||||||||
1 | WHE06C | Entrée latérale | 6 | 80.0 | 43.0 | 52.2 | 35.0 | 32.0 | 70.0 | 4.3 |
2 | WHE06D | Entrée supérieure | 6 | 80.0 | 43.0 | 52.2 | 35.0 | 32.0 | 70.0 | 4.3 |
3 | WHE10C | Entrée latérale | 10 | 93.0 | 43.0 | 65.2 | 35.0 | 32.0 | 83.0 | 4.3 |
4 | WHE10D | Entrée supérieure | 10 | 93.0 | 43.0 | 65.2 | 35.0 | 32.0 | 83.0 | 4.3 |
5 | WHE16C | Entrée latérale | 16 | 113.0 | 43.0 | 85.5 | 35.0 | 32.0 | 103.0 | 4.3 |
6 | WHE16D | Entrée supérieure | 16 | 113.0 | 43.0 | 85.5 | 35.0 | 32.0 | 103.0 | 4.3 |
7 | WHE24C | Entrée latérale | 24 | 140.0 | 43.0 | 112.2 | 35.0 | 32.0 | 130.0 | 4.3 |
8 | WHE24D | Entrée supérieure | 24 | 140.0 | 43.0 | 112.2 | 35.0 | 32.0 | 130.0 | 4.3 |
9 | WHE32C | Entrée latérale | 32 | 113.0 | 80.5 | 86.0 | 73.0 | 60.0 | 103.0 | 4.5 |
10 | WHE32D | Entrée supérieure | 32 | 113.0 | 80.5 | 86.0 | 73.0 | 60.0 | 103.0 | 4.5 |
11 | WHE48C | Entrée latérale | 48 | 140.0 | 80.5 | 113.0 | 73.0 | 60.0 | 130.0 | 4.5 |
12 | WH48D | Entrée supérieure | 48 | 140.0 | 80.5 | 113.0 | 73.0 | 60.0 | 130.0 | 4.5 |
